Inserimento paesaggistico

Foto digitali e geotagging

L'inserimento paesaggistico consiste nell'inserire nel paesaggio un modello virtuale, in modo da rappresentare in modo fotorealistico la situazione finale di un progetto architettonico.

La teoria è molto semplice, in fondo si tratta di di generare il modello tridimensionale dallo stesso punto di vista dal quale è stata ripresa la fotografia, ma la realtà non sempre è così semplice.

Le macchine digitali ci aiutano, inserendo all'interno della fotografia numerose informazioni tecniche definite "metadata". Tali informazioni sono visualizzabili con molti programmi di gestione delle fotografie.

Alcune macchine fotografiche sono dotate di GPS e in questo caso i metadata contengono anche le coordinate geografiche del punto di ripresa.

Queste informazioni possono essere utilizzate in modo proficuo per generare un modello virtuale il più possibile congruente con la fotografia. Le informazioni più importanti sono: ora e data della ripresa, lunghezza focale dell'obiettivo e coordinate del punto di ripresa.

Data e ora

La data e l'ora di ripresa sono fondamentali per generare delle ombre sul modello 3D congruenti con le ombre presenti nella fotografia. Normalmente i programmi architettonici e di rendering, inclusi Domus.Cad e Arltantis, permettono di generare la luce eliodonica, cioè del sole, in base alla posizione geografica, alla data e all'ora di ripresa, è sufficiente quindi impostare gli stessi dati della fotografia per avere delle immagini corrette.

Lunghezza focale
La lunghezza focale utilizzata per per la ripresa è anch'essa importante, ma, spesso, non è rappresentata in una forma direttamente utilizzabile. Si tratta infatti della lunghezza effettiva, mentre i programmi richiedono normalmente l'inserimento della lunghezza focale convenzionale, vale a dire quella che su macchine fotografiche convenzionali, con pellicola da 35 mm e fotogramma 24x36 mm da lo stesso risultato, oppure l'angolo di campo.

Le macchine fotografiche professionali definite "full frame" hanno un sensore con le stesse dimensioni della pellicola convenzionale, per cui, in questi casi, il valore riportato nei metadata corrisponde perfettamente.
La maggior parte delle macchine reflex hanno un sensore più piccolo, con un rapporto di conversione rispetto alla pellicola 35 mm di 1,6. Ad esempio una ripresa con una lunghezza focale di 18 mm corrisponde ad una lunghezza focale convenzionale di 18x1,6 = 28,8 mm.
Le macchine digitali compatte hanno un sensore molto più piccolo, con un rapporto rispetto alla pellicola 35 mm di circa 5,5. In questo caso una lunghezza focale reale di 6 mm corrisponde ad una convenzionale di 33 mm.

Per le foto riprese con telefonini e smart phone le cose sono più difficili, perché i sensori sono ancora più piccoli e molto diversi per i vari modelli.

Dalla lunghezza focale convenzionale è possibile ricavare anche l'angolo di campo con la formula

angolo di campo = 2 arctan(18 / lunghezza focale)

Ecco alcuni casi:

Lunghezza focale compatte	Lunghezza focale reflex digitali	Lunghezza focale convenzionale	Angolo di campo
4,4 mm	15,0 mm	24 mm	74°
5,0 mm	17,5 mm	28 mm	65°
6,4 mm	21,9 mm	35 mm	54°
9,0 mm	31,2 mm	50 mm	40°

Coordinate geografiche

Come già detto le coordinate geografiche del punto di ripresa permettono di vedere esattamente da dove è stata ripresa la foto (con la precisione di 1 o 2 m). Rappresentano le coordinate del punto di vista e non sono sufficienti per definire la ripresa, perché è necessario conoscere anche la direzione di ripresa e quindi le coordinate del punto osservato, che però è sempre il punto inquadrato nel centro esatto della foto.
Il modo più semplice per visualizzare il punto di ripresa partendo dalle coordinate è tramite Google Earth o Google Map, dove è possibile visualizzare il punto di ripresa anche se la fotografia è stata fatta da un'altra persona.

Google Earth è utile anche per fare l'operazione inversa, nel caso in cui la macchina fotografica non sia dotata di GPS, perché visualizzando il punto di ripresa è possibile rilevarne le coordinate.

Nonio A 14

Gestire il rilievo GPS

Gli strumenti GPS professionali sono entrati ormai nel lavoro quotidiano di moltissimi topografi e si può dire che questa tecnologia è arrivata ad un grado di maturità elevata, con prestazioni affidabili a costi contenuti. In questo panorama la versione 14 di Nonio A, il programma di topografia di Interstudio che da oltre 20 anni si pone al top della categoria, si trova perfettamente a suo agio ed offre una serie di strumenti di gestione avanzata dei rilievi GPS, il tutto nella tradizionale semplicità e velocità di utilizzo tipica del programma. Il GPS fornisce direttamente coordinate geocentrica nel sistema WGS84, con l'origine nel centro della terra. Queste coordinate non sono direttamente utilizzabili, per cui sono convertite nei sistemi UTM o, in Italia, nel sistema Gauss-Boaga. Questo non sempre va bene, perché la situazione cartografica è piuttosto ingarbugliata, molti dati catastali ad esempio sono forniti in coordinate Cassini-Soldner, basati su riferimenti regionali e non sovrapponibili perfettamente alla cartografia Gauss-Boaga. La versione 14 di Nonio A permette di superare facilmente il problema perché permette di orientare un rilievo GPS su qualsiasi sistema di riferimento sulla base di almeno due punti coincidenti. Il tutto può essere fatto graficamente con il mouse, in base alla corrispondenza dei nomi oppure riempiendo manualmente la matrice di trasformazione. L'orientamento con cambia le coordinate originarie, ma interviene sono sul risultato. Tutte le funzioni di conversione funzionano sul rilievo GPS nello stesso modo in cui funzionano con rilievi con stazioni totali o con allineamenti e squadri:

Trasformazione di un qualsiasi punto come se fosse stato battuto col GPS
Trasformazione di un punto GPS in qualsiasi altro sistema di rilievo (celerimensura, allineamenti e squadri ecc)
Creazione di punti GPS per duplicazione, intersezione, parallele, perpendicolari, suddivisione di aree ed altro.


In modo rapido il rilievo GPS può essere sovrapposto ad una carta topografica scannerizzata, senza bisogno di georeferenziarla, per la verifica immediata del lavoro fatto.

Maggiori informazioni ....

Scarica la versione dimostrativa

SOMMARIO:

Inserimento paesaggistico
Foto digitali e geotagging

Nonio A 14
Gestire il rilievo GPS

Promozioni al sole
40% ora, 40% a ottobre e il 20% in regalo

Area Download
I fogli elettronici gratuiti

Internet&dintorni
cgtextures.com:texture per tutti

Nei numeri precedenti

Domus.Cad 16
Nuova versione con importanti novità
Murature in zona sismica
Metodi di calcolo
Artlantis R e Studio 3
Eppur si muove
Prezzari gratuiti
Nuovi prezzari provinciali e regionali
DomusSismi
Parametri sismici corretti
Internet&dintorni
archive3d.net:modelli 3D per tutti
Beta o no?
Se i programmi non sono testati
DomusWall
Murature ordinarie e armate
Nuova Area Download
Tanti GBYTE da scaricare
Geo-Tec D
Opere di sostegno aggiornate alle NTC 2008
Occasione Unica
Tutto il software che vuoi
BackToCad
Print2Cad cambia nome
LTB Light
Illuminotecnica per tutti
Internet & dintorni
Traduzioni automatiche efficace
Interstudio Day
Continuano gli incontri in altre città
SpiralStair
Nuovo modulo per scale elicoidali
Fotogrammetria architettonica
Vettorializzazione automatica
Panasonic Luimix TZ5
Una fotocamera per l'architettura
TabulaeDomus
Nuova versione e prezzari gratuiti
Internet & dintorni
Libri tecnici su Google
SAIE
Il futuro non è più qui
Fotogrammetria architettonica
Tecniche di mosaicatura
Concorsi
La sede degli Ordini e dei Collegi di Pistoia
Oh che bel castello!i
Nel medioevo con EmmeErre
Comunicazione virtuale e reale
Incontri con utenti e tecnici
Geotecnica d D.D.L. 2008
Determinazione dei coefficienti sismici
Supporto e demo on line
Nello studio del cliente con l'ADSL
Artlantis R e Studio
Tante novità per la nuova versione
Conversioni CAD e vettorializzazione
Print2Cad e PDF Formula CAD 2009
25 anni di Interstudio
Fosfori verdi e Skype
Domus.Cad
Rilasciata la versione 15
Nonio C 10
Novità nella modellazione del terreno
HighRoad
Dall'Australia all'Italia la strada è breve
Internet & dintorni
Studio Alfredo Croci
Assistenza remota
Assistenza e dimostrazioni tramite Internet
Nonio A 13.5 - La topografia si aggiorna
Domus.Cad 14.1 - Universal Binaries e DWG 2008
Geo-Tec C - Fondazioni superficiali e profonde
Internet & dintorni - Oggetti 3D e texture
Corsi e ricorsi - Il tempo si è fermato ad Autocad™ 14
HighRoad - L'utente sceglie il prezzo
Dieci 2K - Certificazione energetica e D.lgs 19-8-05
TermoTec - Che fine ha fatto TermoTec?
Policantieri 2K - Programma avanzato per i piani di sicurezza
Stabilità dei versanti - Quali coefficienti sismici?
Presentazione - Chi si ferma è perduto!
Deformazione Ottica - Un grave errore ignorarla
Artlantis Studio - Eppur si muove!
Print2Pdf - Da Pdf e HP-GL a DWG e DXF
Presentazione - C'era una volta la demo
CAD File Converter 2.0 - Versione light Gratis
High Road - Finalmente per Mac Os X
Interstudio Web Wide - Arch. Wheatley dall'Australia
Computer Week - Domus.Cad in testa
Recensione - Domus.Cad 14 su Applicando
Progettazione stradale - Convegno sulla sicurezza
Fotografia - Deformazione ottica obiettivi fotografici
Software regalato - Come le enciclopedie
Domus.Cad Edu Base - Domus.Cad gratuito per studenti.
Norme Tecniche sulle Costruzioni - Finalmente approvate!
Artlantis R - Radiosity ad alta velocità
Neo-laureati e neo-diplomati - 50% del prezzo dei programmi
DigiCad 3D 8.5 - Le novità
Stampare senza carta - Finalmente si sta diffondendo!
Interstudio Web Wide - Professionisti on line
Internet e dintorni - Libri tecnici professionali on line
Interstudio Web Wide - Hit Parade del Software
TecnoPack - Il programma che mancava
Domus.Cad 13 - L'architettura delle aperture
TecnoSoftware - La gestione dello Studio Tecnico
Macworld e Domus.Cad - Prova su strada di Maurizio Lazzari
Interstudio Wide Web Geologia e geotecnica
Progettare con Domus.Cad La virgola dell'Arch.Puccinelli
Internet e d'intorni Voce e video gratis tramite internet
Usare High Road? E' come andare in bicicletta
Un autunno in fiore
DigiCad 3D su Apllicando
Un articolo molto interessante
Il CAD in affitto -
L'Affitto con Riscatto,
una formula di successo
Internet e dintorni -
Studio Croci
Interstudio Web Wide
Domus.Cad alla Città
del Ragazzo
Internet & Dintorni -
Arch. Dario Lodes
Quanti Pixel? -
Come scegliere la risoluzione
delle immagini
Provare per credere -
Quando la fiera non basta più
Interstudio Web Wide
Supporto On Line
Internet & dintorni -
Tanti progetti da vedere
Fotocamere Digitali -
Caratteristiche importanti in Architettura
Domus,Cad 12 -
La nuova funzione Applica Oggetto
Stampare senza carta -
Come usare il formato PDF
CAD 3D e Sicurezza Cantieri -
Quando i tabulati non bastano più
Applicando e
Domus.Cad
Un articolo molto lusinghiero
Se i parametri
non bastano? - Situazioni architettoniche non standard
Internet & Dintorni Studio Patrizio Batistini
Internet & Dintorni
Tanti link utili e interessanti
Sicurezza on Line
Comprare On Line, quanto è sicuro? -
Affitto od acquisto?
Quando i programmi conviene affittarli
Interstudio Web Wide
Architosh.com parla bene di Interstudio
Monolitici o integrati?
I vantaggi delle applicazioni integrate
Interstudio Web Wide
Siti web di utenti di Interstudio
Demo o non demo?
Versioni dimostrative, sono sufficienti?
Compatibilità o che
altro?
DomusTerra
Modellatore di terreno per l'Architettura
Stabilità dei versanti
Quale metodo usare
Domus.Cad Stirare bene
Interstudio Web Wide
Software Ministeriale
Sentenza dell'Antitrust riapre le polemiche
2000
Che paura!
Gli Specialisti
Diventare Specialisti Interstudio
Interstudio Web Wide
Siti ove si parla di Interstudio
Domande & Risposte
Internet & Dintorni
Architettura in rete
Interstudio Web Wide Angoli suggestivi

Altri articoli ...

Promozioni al sole

40% ora, 40% a ottobre e il 20% in regalo

L'estate è il periodo migliore per aggiornarsi, migliorare la propria professionalità e prepararsi al meglio per l'autunno, quando tutte le attività riprenderanno in pieno.

Interstudio lancia per questa estate una promozione particolare, che, oltre ad applicare uno sconto speciale del 20%, permette di prendere i programmi che interessano pagandoli sono il 40% del prezzo di listino.

Il rimanente 40% sarà pagato a ottobre

Non si tratta della solita promozione "compra ora e paga poi", che spesso fa riferimento a finanziamenti falsamente dichiarato a tasso zero, si tratta di una promozione semplice, chiara, onesta senza sorprese e senza costi aggiuntivi.

Lo scopo principale è quello di permettere di acquistare con un investimento molto ridotto i programmi adesso, quando c'è più tempo a disposizione per impararli, ma meno occasione di utilizzarli professionalmente per la sovrapposizione delle vacanze estive e del rallentamento delle attività produttive. La parte rimanente oltre lo sconto sarà pagata a ottobre, quando tutte le attività saranno riprese in pieno e anche i programmi quindi saranno completamente produttivi.

Vedi i dettagli dell'offerta!

Vedi tutte le promozioni

Area Download

I fogli elettronici gratuiti

Fra tutto il materiale reso disponibile gratuitamente nell'Area Download del nostro sito i fogli elettronici sono sicuramente tra gli elementi più scaricati.

Spesso trattano situazioni che non sono trattate dai grandi programmi, specialmente in campo strutturale, ma che sono indispensabili nella professione.

Tra i fogli elettronici inseriti recentemente citiamo una nuova versione dei calcolo dei solai tipo bausta, che include il calcolo della freccia con sezioni fessurate e un nuovo foglio elettronico per la verifica delle connessioni a scomparsa per travi in legno e lamellari.

Strutture in acciaio

I fogli elettronici per le strutture in acciaio includono il progetto delle travi in acciaio, con la determinazione automatica dei profili in base alla freccia massima e il progetto di cerchiature in acciaio per aperture in pannelli murari. Il calcolo è naturalmente effettuato secondo le NTC 2008, allo SLU e allo SLE.

Strutture in legno

Le strutture in legno assumono sempre più importanza, anche in zone ove tradizionalmente non sono utilizzate, grazie alle loro caratteristiche di leggerezza e resistenza. Abbiamo preparato una serie di fogli elettronici per trattare le strutture il legno sia tradizionale che lamellare. Anche in questo caso il calcolo è allo SLU e allo SLE

Strutture in C.A.

I fogli elettronici per le strutture in C.A. riguardano i solai in latero cemento, le travi e le fondazioni. I calcoli sono allo SLU e allo SLE, con la determinazione della fessurazione e delle frecce fessurate.

Strutture in muratura

I fogli elettronici per le strutture in muratura trattano l'apertura o la modifica delle aperture e la verifica delle travi in muratura.

L'Area Download contiene anche altro materiale, compreso versioni dimostrative e programmi gratuiti.

Scarica adesso....

Internet & dintorni

cgtextures.com: texture per tutti

Nel numero precedente di Interstudio News ci eravamo occupati di siti internet dove trovare modelli 3D di qualità. Quando si opera su modelli 3D l'altro fattore importante è la possibilità di utilizzare texture di qualità

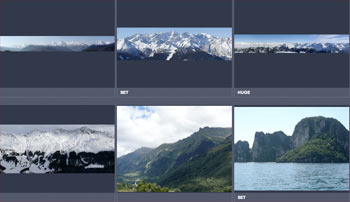

Una semplice ricerca su internet permette di trovare centinaia di siti che forniscono texture di varia qualità; fra i vari siti si distingue www.cgtextures.com un sito che contiene migliaia di texture di vario tipo

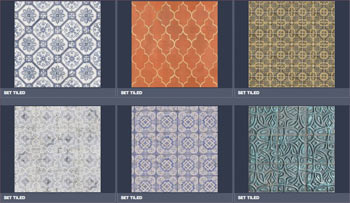

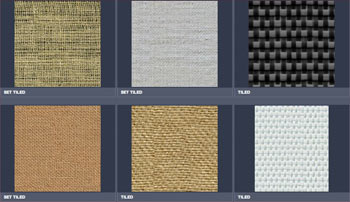

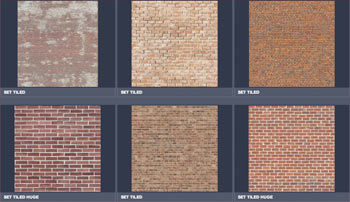

Di ogni texture è disponibile un'anteprima, in modo che è possibile rendersi conto di cosa di tratta e del livello di qualità. Ecco alcuni esempi:
